所屬分類：傳動系統試驗臺
提供被測試液力變矩器的工作動力，同時將加載電力測功機產生的能量以電能形式反饋至變矩器拖動，減小試驗過程電能的實際消耗，節約能源
發布日期：2022-06-28 16:43:06

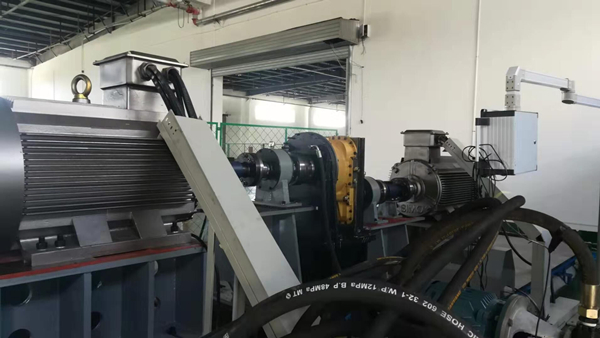

液力變矩器性能試驗臺

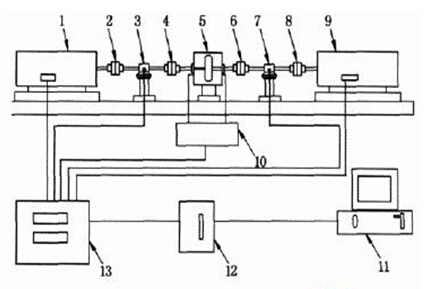

（1）驅動交流電力測功機 （2）彈性聯軸器 （3）驅動轉速轉矩傳感器 （4）彈性聯軸器
（5）被試液力變矩器 （6）彈性聯軸器 （7）加載轉速轉矩傳感器 （8）彈性聯軸器
（9）加載交流電力測功機 （10）油路控制及溫控裝置 （11）工業計算機及軟件系統

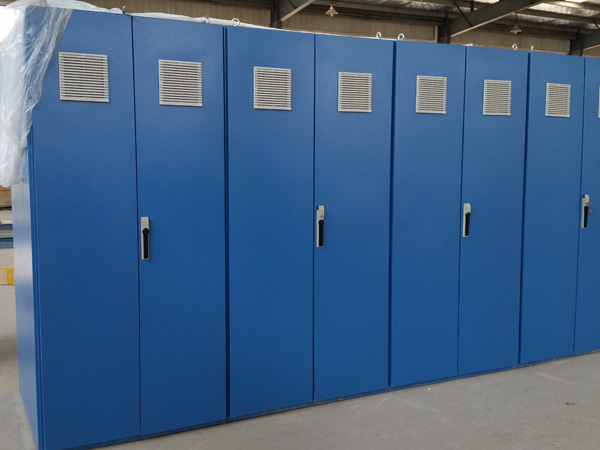

（12）數據采集系統及臥式操作臺 （13）測功機變頻控制器及試驗臺邏輯控制器
液力變矩器性能試驗臺具備以下功能：
1) 提供被測試液力變矩器的工作動力，同時將加載電力測功機產生的能量以電能形式反饋至變矩器拖動，減小試驗過程電能的實際消耗，節約能源；
2) 向被測試液力變矩器施加預設值的機械扭矩和功率；
3) 對被測試液力變矩器的性能參數進行數據采集、記錄及分析處理；
4) 試驗臺采用交流變頻加載方式，加載電力測功機正反兩個方向功能相同并具有相同的性能和精度；
5) 系統具有過載、短路、過電壓、欠電壓、超溫、缺相等保護功能；
6) 能按照不同試件所需的參數顯示、儲存、打印、繪制各種量之間的曲線；
7) 可進行液力變矩器空載功率損失試驗、傳動率試驗、牽引工況性能試驗、零速工況性能試驗、 匹配牽引性能試驗、滑行性能試驗、反傳工況性能試驗、反轉工況性能試驗、可靠性及耐久性試驗、動態性能測試、過載能力測試等系列變矩器性能試驗；
8) 試驗過程中對試驗設備實行實時監控，當出現不正常情況，能自動執行相應的安處理措施，以保證人員和設備的安。
試驗臺參數指標：
|
序號 |
參數名稱 |
值 |
精度 |
數量 |
數據來源 |
|
1 |
輸入轉速 |
3000r/min |
±5r/min |
1 |
轉速傳感器 |
|
2 |
輸入轉矩 |
5000Nm |
±0.5％F.S. |
1 |
轉矩傳感器 |
|
３ |
輸出轉速 |
3550r/min |
±5r/min |
1 |
轉速傳感器 |
|
4 |
輸出轉矩 |
10000 Nm |
±0.5％F.S. |
1 |
轉矩傳感器 |
|
5 |
補償油入口壓力 |
1MPa |
±1.5％F.S. |
1 |
壓力傳感器 |
|
6 |
補償油出口壓力 |
1MPa |
±1.5％F.S. |
1 |
壓力傳感器 |
|
7 |
補償油入口油溫 |
150℃ |
±1.5％F.S. |
1 |
溫度傳感器 |
|
8 |
補償油出口油溫 |
150℃ |
±1.5％F.S. |
1 |
溫度傳感器 |
|
9 |
補償油入口流量 |
150l/min |
±1.5％F.S. |
1 |
流量傳感器 |
|
10 |
泵站油箱油溫 |
150℃ |
±1.5％F.S. |
1 |
溫度傳感器 |
|
11 |
閉鎖離合器控制油壓 |
2.5 MPa |
±1.5％F.S. |
1 |
壓力傳感器 |
